在液壓系統中，密封件的性能直接關系到系統的穩定運行和效率。格萊圈，作為典型的組合密封件，由主密封環與O型圈組合而成，廣泛應用于各類旋轉軸密封場合。然而，傳統格萊圈在實際應用中暴露出對軸摩擦阻力大、難以與帶潤滑孔的軸匹配等問題。針對這些不足，一種新型軸用 旋轉格萊圈應運而生，通過優化設計，實現了密封性能與摩擦阻力的雙重提升。本文將圍繞這一新型旋轉格萊圈的設計特點、工作原理、優勢及應用展開詳細分析，并探討其配圖的合理性。

一、新型軸用旋轉格萊圈的設計特點

?1. 三槽結構設計?

新型軸用旋轉格萊圈最顯著的特點是將傳統格萊圈的兩個槽改為三個槽，即第一環形內槽、第二環形內槽和第三環形內槽。這三個槽沿密封環軸線方向依次排列，其中第二環形內槽的寬度大于第一和第三環形內槽。這一設計不僅美觀，更重要的是，它使得第二環形內槽能夠與軸上的潤滑小孔正對，從而解決了傳統格萊圈無法與帶孔軸匹配的問題。

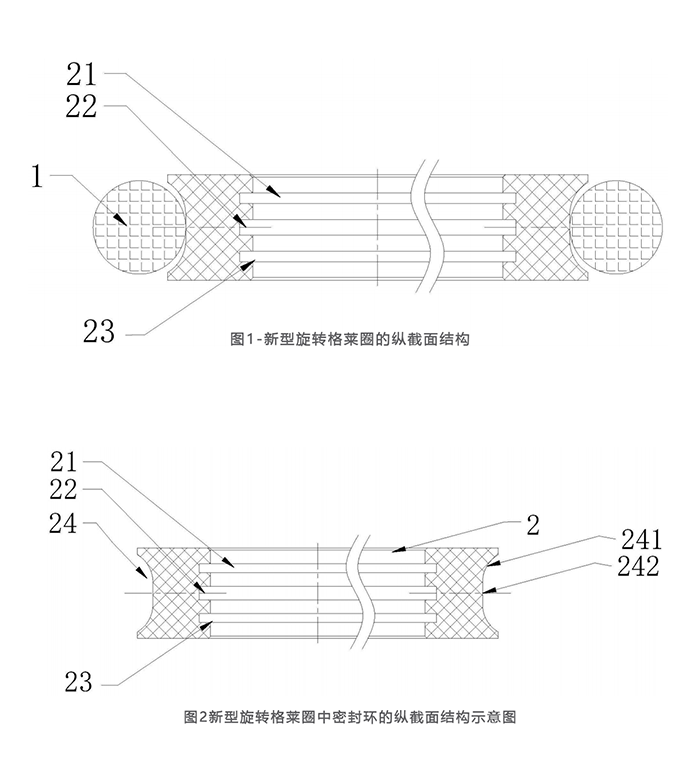

?配圖建議?：圖1可展示新型旋轉格萊圈的縱截面結構，清晰呈現三槽設計及O型圈的位置，幫助讀者直觀理解其結構特點。

?2. 材質與拋光處理?

新型旋轉格萊圈的密封環采用PTFE與碳纖維復合材料制成，這種材質在保證耐磨性的同時，將摩擦系數降到最低。此外，密封環的內側壁及三個環形內槽均經過拋光處理，進一步減小了安裝初期的摩擦阻力。?配圖建議?：圖2可聚焦于密封環的細節，特別是拋光處理的部分，通過放大或標注，強調其材質與工藝特點。

?3. 環形外槽的優化?

傳統旋轉格萊圈的環形外槽為一整個圓弧面，而新型旋轉格萊圈的環形外槽則由一個豎直面和兩個較小弧面連接而成。這一設計在不減小O型圈壓縮率的前提下，減小了O型圈在環形外槽內的填充率，從而在一定程度上減小了產品與軸之間的貼緊力，進而降低了摩擦阻力。?配圖建議?：在圖1或圖2中，通過標注或箭頭指示，突出環形外槽的優化設計，幫助讀者理解其工作原理。

二、新型軸用旋轉格萊圈的工作原理

新型軸用旋轉格萊圈的工作原理基于其獨特的三槽設計和材質選擇。在軸上開設潤滑小孔的情況下，第二環形內槽能夠與小孔正對，確保軸在運轉時不會因小孔的存在而影響密封性能。同時，從小孔排出的潤滑油能迅速到達第二環形內槽所在的整個圓周，實現快速潤滑。此外，三個環形內槽的設計有效減小了密封環與軸的接觸面積，從而降低了摩擦阻力。

三、新型軸用旋轉格萊圈的優勢

?1. 降低摩擦阻力?

通過三槽設計和材質優化，新型旋轉格萊圈顯著降低了對軸的摩擦阻力，提高了系統的運行效率和使用壽命。

?2. 提升密封性能?

第二環形內槽與軸上潤滑小孔的正對設計，確保了軸在運轉時的密封性能不受影響，同時實現了快速潤滑。

?3. 適應性強?

新型旋轉格萊圈能夠廣泛應用于各種需要旋轉軸密封的場合，特別適用于軸上開設潤滑小孔的情況，拓展了其應用范圍。

四、新型軸用旋轉格萊圈的應用實例

在實際應用中，新型軸用旋轉格萊圈已展現出顯著的效果。例如，在液壓泵、液壓馬達等旋轉軸密封場合，新型旋轉格萊圈不僅降低了系統的能耗和噪音，還提高了設備的穩定性和可靠性。此外，在一些特殊行業，如航空航天、精密機械等領域，新型旋轉格萊圈也因其優異的性能而備受青睞。

新型軸用旋轉格萊圈通過三槽設計、材質優化和環形外槽的改進，實現了密封性能與摩擦阻力的雙重提升。其獨特的設計理念和優異的性能表現，使其在液壓系統旋轉軸密封領域具有廣泛的應用前景。隨著技術的不斷進步和市場的不斷拓展，新型旋轉格萊圈有望成為未來密封件領域的重要發展方向。在配圖方面，通過合理的選擇和標注，可以有效增強文章的可讀性和說服力，幫助讀者更好地理解和應用這一新型密封件。
