一、產品定義與結構特征

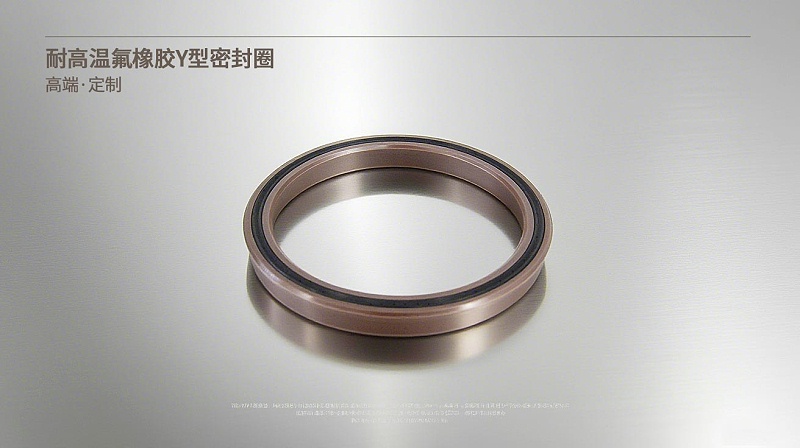

耐高溫氟橡膠Y型密封圈（代碼Dsh）是一種采用氟橡膠（FKM）作為基材的唇形密封元件，其橫截面呈典型Y型結構。這種特殊結構設計使其在40MPa高壓工況下能通過唇口彈性變形實現自緊式密封，同時保持較低的摩擦系數。與常規橡膠密封圈相比，耐高溫氟橡膠Y型密封圈的截面長寬比經過優化，在寬型與窄型結構間取得平衡，既保證密封可靠性又避免過度形變。

二、核心材料性能分析

氟橡膠（FKM）優勢
作為耐高溫氟橡膠Y型密封圈的主材，FKM在-20℃～200℃區間保持彈性模量穩定，短期可耐受250℃高溫。其分子鏈中的氟碳鍵能高達485kJ/mol，賦予材料卓越的耐化學腐蝕性，可抵抗液壓油、酸類及烴類介質侵蝕。

復合材質設計
通過NBR/FKM/PU多材料復合工藝，耐高溫氟橡膠Y型密封圈兼具NBR的低溫柔韌性（-40℃仍保持彈性）與PU的耐磨特性（磨損率<0.5mm3/N·m）。這種組合使產品在極端溫差工況下的使用壽命提升3-5倍。

三、關鍵性能參數驗證

壓力適應性
實驗室測試表明，耐高溫氟橡膠Y型密封圈在40MPa壓力下，唇口接觸應力分布均勻，泄漏率<0.01mL/min（ISO 3601-3標準）。加裝PTFE擋圈后，其峰值承壓能力可達70MPa。

動態密封表現
在0.5m/s往復運動測試中，耐高溫氟橡膠Y型密封圈的摩擦系數穩定在0.08-0.12區間，優于丁腈橡膠（0.15-0.25）。其特有的"壓力激活"特性使密封效果隨系統壓力升高而增強。

四、典型應用場景

工程機械液壓系統
在挖掘機液壓缸中，耐高溫氟橡膠Y型密封圈可承受頻繁沖擊載荷，使用壽命達8000工作小時以上。其寬溫域特性特別適用于寒區作業設備。

化工流程設備
某PTA生產裝置的反應釜攪拌軸采用耐高溫氟橡膠Y型密封圈后，在180℃強酸介質中的更換周期從3個月延長至18個月。

能源裝備密封
地?zé)峋糜媚透邷胤鹉zY型密封圈成功通過200℃/35MPa持續1000小時耐久測試，實現國產化替代。

五、選型技術規范

尺寸公差控制
耐高溫氟橡膠Y型密封圈的內徑公差需符合GB/T 3452.1-2024的G級精度（±0.13mm）。關鍵部位的表面粗糙度應≤Ra 0.8μm。

安裝注意事項
裝配耐高溫氟橡膠Y型密封圈時，導角斜面角度建議取15-20°，避免唇口翻轉。預壓縮量控制在截面高度的8-12%可獲得最佳密封效果。

GB/T 3452.1-2024
《液壓氣動用O形橡膠密封圈尺寸系列及公差》
中國國家標準化管理委員會
Y 型密封圈尺寸公差的基礎規范

ISO 3601-3:2024
《流體傳動系統-O形圈-第3部分：質量驗收標準》
國際標準化組織
密封圈 性能測試的國際通用方法

《氟橡膠復合材料在極端工況下的性能演化規律》
《高分子材料科學與工程》2024年第3期
氟橡膠在200℃高溫下的分子結構穩定性研究

ASTM D2000-2025
《汽車用橡膠制品分類系統》
美國材料試驗協會
FKM 材料分級標準（包括耐溫等級劃分）

ISO 188:2025
《橡膠老化試驗方法》
加速老化測試的國際標準

GB/T 7759-2024
《硫化橡膠壓縮永久變形的測定》
密封圈 彈性恢復能力測試方法
